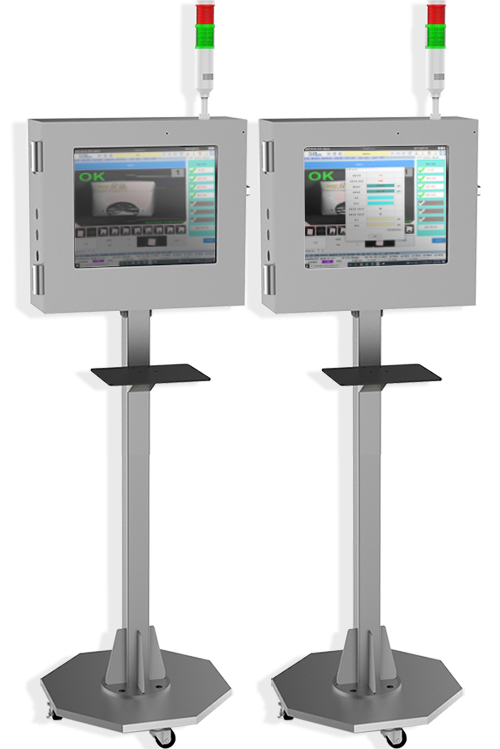

IM-Series

IM-시리즈는 분당 생산속도(PPM)가 200PPM 이하인 생산공정에서 제품 한 개당 단일검사에 특화되어있는 비전검사 시스템입니다.
유통기한(날인)검사, 누락검사, 라벨검사 등에 주로 사용하며,
밴드실러(수평날인/수직날인), 삼면포장기, 로터리 포장라인에 적용한 사례가 있습니다.

적용사례

각 제조사별 공정라인에 따라 맞춤형으로 공정기준을 정의하고, 그 기준에 따라 룰베이스(Rule-base) 기반으로 제품의 불량을 식별합니다.
그리고 사용자 맞춤형 UI(User Interface)로 작업을 손쉽게 점검할 수 있고 터치 시스템이라 조작이 간단합니다.

  • 조미료 날인검사

  • 박스포장 날인검사

  • 만두포장(미국 수출용) 날인검사

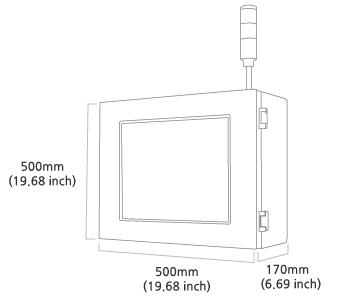

제품규격

모델명

IM100 (아이엠100)

한글 GUI

  • Visionscape Software
  • 제품감지 센서 or 접점
  • 200ppm 이하 권장

카메라

  • MV40
  • * 752x480, mono, AV+VS
  • * 102mm 고정 초점

비아(Via) PC

  • * 차단기, POWER SUPPLY, PLC, 경광등, RELAY, On/Off 스위치, 비상 스위치
  • * 무선마우스, 마우스 받침대(SS304), 마우스 패드

외부조명

바(Bar) 조명 or 스폿(Spot) 조명

PC 사양

  • 비아(Via) PC
  • 6세대 인텔®코어 i5 CPU
    Window 10 pro
  • 17인치 화면 (1280x1024)
  • 메모리: DDR3 4GB
    드라이브: SSD 120GB
    비디오: 온보드 VGA 인텔 GMA 3150
    Ethernet: 1Gbps

선택 옵션

  • PLC 접점 16점/ 32점
  • 메모리 4GB/ 8GB
  • 외장하드(HDD) 추가: 2TB, 4TB
  • 카메라 케이블: 5m(기본)/ 7m/ 10m/ 15m/ 20m
  • 조명 변경 또는 추가: 백라이트/ 터널돔/ 플랫돔/ 원형돔/ 링/ 동축/ 방수형
  • 리젝팅: Air 또는 실린더/ 리젝트 받이함/ 시건장치/ 안전커버 및 센서
  • 센서류: 리젝팅 센서/ 리젝팅 완료센서/ 만차센서/ 에어압력센서
  • 리더기: 1D/ 2D/ 유선/ 무선
  • 엔코더: 40/ 100/ 360
  • UPS: 1100VA
  • SPD
  • 혼스피커
  • 펄럭임 방지 가이드

모델명

IM200 (아이엠200)

한글 GUI

  • Visionscape Software
  • 제품감지 센서 or 접점
  • 120ppm 이하 권장

카메라

  • 바슬러
  • * 1280x960, mono, AV+VS
  • * Auto focus

비아(Via) PC

  • * 차단기, POWER SUPPLY, PLC, 경광등, RELAY, On/Off 스위치, 비상 스위치
  • * 무선마우스, 마우스 받침대(SS304), 마우스 패드

외부조명

바(Bar) 조명 or 스폿(Spot) 조명

PC 사양

  • 비아(Via) PC
  • 6세대 인텔®코어 i5 CPU
    Window 10 pro
  • 17인치 화면 (1280x1024)
  • 메모리: DDR3 4GB
    드라이브: SSD 120GB
    비디오: 온보드 VGA 인텔 GMA 3150
    Ethernet: 1Gbps

선택 옵션

  • PLC 접점 16점/ 32점
  • 메모리 4GB/ 8GB
  • 외장하드(HDD) 추가: 2TB, 4TB
  • 카메라 케이블: 5m(기본)/ 7m/ 10m/ 15m/ 20m
  • 조명 변경 또는 추가: 백라이트/ 터널돔/ 플랫돔/ 원형돔/ 링/ 동축/ 방수형
  • 리젝팅: Air 또는 실린더/ 리젝트 받이함/ 시건장치/ 안전커버 및 센서
  • 센서류: 리젝팅 센서/ 리젝팅 완료센서/ 만차센서/ 에어압력센서
  • 리더기: 1D/ 2D/ 유선/ 무선
  • 엔코더: 40/ 100/ 360
  • UPS: 1100VA
  • SPD
  • 혼스피커
  • 펄럭임 방지 가이드
